Sistema CLAV — Secado de Fangos

La tecnología CLAV es un sistema térmico indirecto de secado a baja velocidad, diseñado para la deshidratación térmica en continuo de fangos húmedos. Su objetivo es disminuir la masa final destinada a vertedero, reduciendo —y llegando a eliminar si es necesario— la generación de lixiviados y, por consiguiente, los costes de eliminación del residuo resultante.

Su uso fue inicialmente para lodos de depuradora físico-química, biológica o mixta, con implantación en industrias textiles, papeleras, químicas, metalúrgicas, alimentarias, farmacéuticas, tenerías, mataderos, recuperadores de residuos y depuradoras urbanas. Con el tiempo se ha demostrado la versatilidad del sistema, extendiéndose al secado de cualquier material susceptible de ser deshidratado: productos húmedos con morfología lodosa o de pasta compacta que, al ser deshidratados, se convierten en gravilla o polvo.

El secador térmico CLAV deshidrata productos con humedades iniciales del 90–65%, llevándolos a humedades inferiores al 25%; pudiendo alcanzar el 2–3% si las condiciones del proceso lo requieren. Este recipiente a presión está homologado en los servicios de Seguridad Industrial y calculado según el código AD-Merkblätter para acero al carbono St37.2. CAISA es fabricante homologado para Aparatos a Presión; los procedimientos de soldadura y los soldadores están igualmente homologados.

Especificaciones Técnicas

Parámetro	Valor
Humedad inicial	90–65%
Humedad final	< 25% (hasta 2–3%)
Temperatura del producto	95–105°C
Medio térmico	Vapor, aceite térmico o agua sobrecalentada
Temperatura del medio	Máx. 170°C
Velocidad de rotación	~1 r.p.m.
Normativa	AD-Merkblätter, St37.2

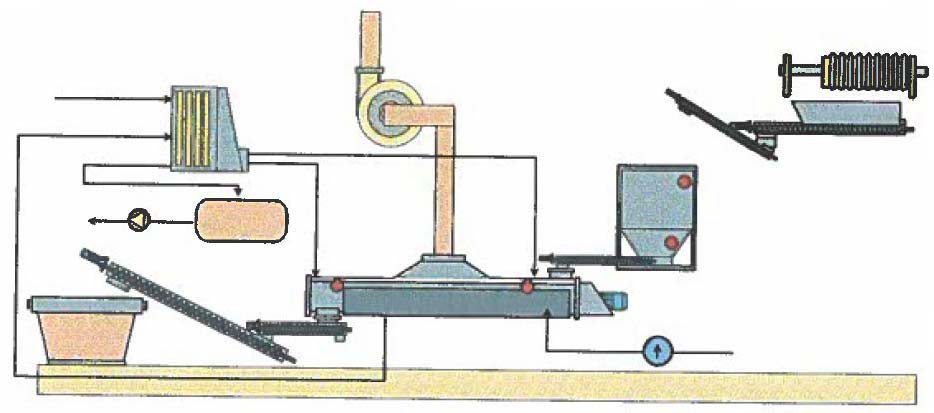

Sistema de Transporte

El medio de aportación de calor —vapor de agua a presión, aceite térmico o agua sobrecalentada— no entra en contacto con el producto a deshidratar. La temperatura del medio no supera los 170°C, manteniéndose la temperatura del producto entre 95 y 105°C. Esta baja temperatura elimina emisiones a la atmósfera comparadas con las producidas a temperaturas más elevadas, y permite aprovechar al máximo la entalpía latente del medio térmico con un consumo acotado y conocido.

Interiormente, el secador dispone de un transportador especialmente diseñado para el avance de productos pastosos. El dimensionado del transportador se optimiza para garantizar el correcto avance del material, ya que la humedad y las características reológicas varían a lo largo del secador. El medio térmico circula por el interior del transportador, convirtiendo sus superficies en zonas de intercambio de calor; la carcasa exterior actúa igualmente como superficie de intercambio. Los motores de transporte generan una velocidad de rotación de ~1 r.p.m. con elevado par, lo que proporciona mayor tiempo de intercambio térmico, fuerza de transporte y bajo consumo eléctrico.

Complementariamente, el secador dispone de un aspirador para los vapores generados durante la deshidratación, que los conduce a un filtro de carbono o a un scrubber antes de liberarlos a la atmósfera, garantizando una mínima afección medioambiental. Todo el sistema se controla mediante un armario eléctrico con cuadro de control, maniobra y protecciones, ubicado de forma adyacente al secador.

Aplicaciones

CAISA ha instalado sistemas CLAV en múltiples sectores industriales:

• Depuradoras: lodos de tratamiento físico-químico, biológico y mixto; depuradoras urbanas
• Industria textil y papelera: fangos de proceso con alta carga orgánica
• Industria química y farmacéutica: residuos pastosos con requisitos de temperatura controlada
• Industria alimentaria: lodos de mataderos, fábricas de conservas y plantas de procesado
• Gestión de residuos: recuperadores de residuos, plantas de tratamiento de lixiviados

Normativa y Certificaciones

El sistema de secado CLAV fabricado por CAISA cumple con la normativa más exigente:

• AD-Merkblätter: normativa alemana para equipos a presión, bajo la cual se calcula el recipiente (acero al carbono St37.2)
• Fabricante homologado: CAISA dispone de la homologación como fabricante de Aparatos a Presión
• Procedimientos de soldadura: todos los procedimientos de soldadura y los soldadores están debidamente homologados
