Equip de Recollida d'Aigües de Sentina

CAISA ha desenvolupat un equip de recollida d’aigües de sentina i aigües grises dissenyat per a instal·lacions portuàries. El sistema funciona mitjançant una xarxa de buit: les aigües de sentina i les aigües grises són succionades dels iots de manera segregada. Les aigües de sentina s’emmagatzemen en un dipòsit per a la seva decantació i posterior evacuació, separant els hidrocarburs de l’aigua neta; les aigües grises s’aboquen directament al clavegueram públic.

La instal·lació se segrega en diferents equips per donar servei de manera independent i adaptar-se a les fases constructives d’una remodelació portuària. L’equip específic per a aigües de sentina se situa amb presa a la benzinera del port, mentre que els equips d’aigües grises es poden configurar en mòduls independents per moll o zona, garantint flexibilitat operativa i escalabilitat.

El sistema va ser dissenyat i construït per CAISA com a solució integral per a un port esportiu en procés de modernització, demostrant la capacitat de l’empresa per desenvolupar equips especials a mida fora de l’àmbit convencional de la caldereria industrial.

Components del Sistema

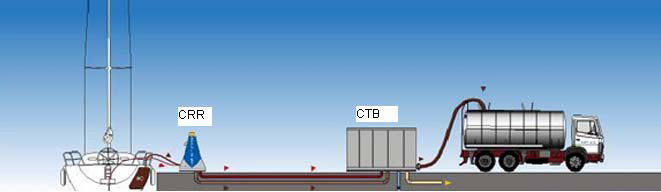

CBT — Centre de Buit i Tractament

El CBT és el nucli del sistema de recollida d’aigües de sentina i es compon de:

• Dipòsit d’acer inoxidable per a l’emmagatzematge i decantació d’aigües de sentina, que separa els hidrocarburs de l’aigua i permet abocar les aigües netes al clavegueram i enviar els hidrocarburs a l’abocador controlat
• Bomba de buit que genera el buit en tot el circuit tancat, activada mecànicament en obrir la vàlvula de buit del CRR
• Dipòsit auxiliar de 100 litres en acer inoxidable amb bomba submergida centrífuga per a l’abocament de l’aigua segregada al clavegueram
• Accessoris de connexió, valvuleria i demés elements necessaris per al correcte funcionament i control
• Opcionalment, bomba d’impulsió d’hidrocarburs cap a contenidor de recollida o camió de transport a l’abocador controlat

CRR — Centre de Recollida de Residus

El CRR és el punt de presa situat al moll i es compon de:

• Devanadera per a recollida de mànega
• Mànega i llances per a succió
• VBE (vàlvula de buit per a evacuació)

EBAR — Equip de Buit d’Aigües Residuals

Per a la recollida d’aigües grises s’instal·len un o més equips EBAR, cadascun compost de:

• Dipòsit en acer inoxidable d’emmagatzematge intermig previ a l’abocament al clavegueram
• Bomba de buit que genera el buit en el circuit tancat, activada mecànicament en obrir qualsevol vàlvula del seu circuit
• Dues bombes centrífugues per a l’abocament per impulsió al clavegueram públic
• Accessoris de connexió, valvuleria i elements de control

Especificacions Tècniques

Paràmetre	Valor
Principi de funcionament	Xarxa de buit
Dipòsit CBT	Acer inoxidable
Dipòsit auxiliar	100 litres, INOX
Canonades	Polietilè d’alta densitat (PEAD)
Fixacions	Abraçadores de plàstic polimèric (resistència marina)
Gestió de residus	Hidrocarburs a l’abocador; aigües netes al clavegueram

Aplicacions

Aquest equip ha estat dissenyat específicament per a instal·lacions portuàries i marines:

• Ports esportius: recollida d’aigües de sentina d’iots i embarcacions d’esbarjo
• Marines en remodelació: instal·lació per fases, adaptable a l’execució progressiva d’obres
• Compliment mediambiental: compliment de la normativa d’abocaments en zones portuàries
• Ports comercials: recollida d’aigües residuals d’embarcacions menors

Notes d’Instal·lació

Tots els punts de presa es connecten als equips CBT o EBAR mitjançant canonada de polietilè d’alta densitat (PEAD) de diferents diàmetres segons les necessitats. Les canonades es fixen mitjançant abraçadores de plàstic polimèric per evitar la corrosió en l’ambient marí, i s’ancoren als molls en l’espai destinat a aquest efecte. Quan sigui necessari, la instal·lació de la canonada o part d’ella es pot realitzar mitjançant l’ús de pontona per arribar a les zones de difícil accés.
