Descripció
Les plegadores són màquines tipus premsa utilitzades per al treball en fred de metalls en fulls, generalment xapa. Plegar (doblegar) és el procés de posar una xapa entre un punxó i una matriu i sotmetre aquesta xapa a una força mitjançant la màquina, de manera que la xapa es doblega amb un radi constant. Amb el plegat, aportem rigidesa a la peça i aconseguim una geometria tridimensional evitant soldadura.
El gruix de les xapes a plegar sol ser de 0,5 a 20 mm i la seva longitud des d’uns centímetres fins a diversos metres.
Plegat a l’Aire
Aquest plegat es caracteritza perquè el punxó no porta la xapa fins al fons de la matriu, i deixa un angle de plegat. Generalment s’utilitza per a xapes de gruixos superiors a 2 mm.

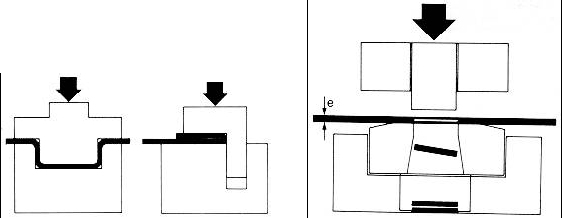

Plegat a Fons
En aquest, el punxó porta la xapa fins al fons de la matriu. S’utilitza en xapes de gruix inferiors a 2 mm.
Metodologia de treball
- Situar la peça recolzada sobre els topalls posteriors, a la zona de plegat
- Accionar el sistema de comandament (pedal, barra, botó)
- Subjectar la peça acompanyant-la en el seu moviment d’elevació en el plegat
- Extracció de la peça plegada

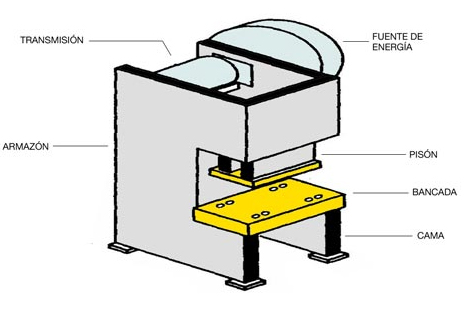

Elements principals
- L’Armazó: és la construcció física de la màquina.
- La Bancada o placa transversal: peça de fosa sobre la qual recolza la màquina.
- La Tranxa o tauler superior: generalment la part mòbil on s’allotgen els punxons.
- El Llit o tauler inferior: placa metàl·lica vertical, generalment fixa, sobre la qual recolza la matriu.
- La Transmissió: mecanisme d’engranatges i corretges per produir el moviment.
- Els Comandaments: pedal, barra o polsadors per a l’accionament de la màquina.
Accessoris i utillatges
- Topalls de regulació de carrera
- Topalls posteriors de posicionament de material
- Consoles i topalls eclipsables
- Dispositius de seguretat
- Limitadors de posada
- Selector de funcionament
Operació hidràulica
L’operació es realitza en dos temps:
- Fase d’aproximació: tancament ràpid de la tranxa
- Fase de treball: plegat pròpiament dit a baixa velocitat
